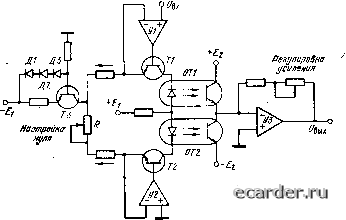

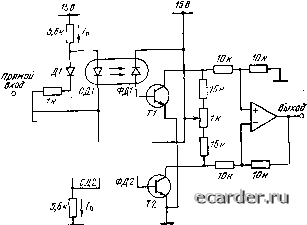

Вход о- Вых.1 -о Рис. 5.1. Аналоговое оптоэлектронное устройство с предварительной коррекцией нелинейных искажений На рис. 5.1,6 показана принципиальная схема диодно-транзисторного каскада, обладающего нелинейной передаточной характеристикой. Учитывается, что в дальнейшем, из-за повышения коэффициента Ki в области больших токов /св, сигналы значительной амплитуды будут передаваться оптроном более эффективно. Поэтому каскад предварительной коррекции (рис. 5.1,6) усиливает такие сигналы хуже, чем сигналы малой величины. В самом деле, коэффициент усиления корректирующего каскада оценивается в первом приближении соотношением Ки=аКк1ЯэтФФ, где а - дифференциальный коэффициент передачи эмиттерного тока в коллектор- wj ную цепь, а /?здпфф - дифференциальное сопротивление, ограничивающее изменения тока в эмиттерной цепи транзистора. Это сопротивление непостоянно, так как. зазисит от дифференциального српротирлення диодов 204 уД/ ... ДЗ, определяемого уровня.ми потенциалов Ei ... .... £3 и амплитудой входного сигнала. По мере увеличения амплитуды сигнала дифференциальное сопротивление диодов возрастает, а коэффициент усиления Кп каскада (рис. 5.1,6) уменьшается. Наличие трех диодов в эмиттерной цепи дает разработчику дополнительные степени свободы, позволяющие скорректировать нелинейную зависимость /(/(/св) в широком диапазоне входных сигналов. Согласно результатам [5] введение корректирующего каскада (рис. 5.1,6) уменьшило нелинейность амплитудной характеристики оптоэлектронного устройства с 12,5% до величины, не превышающей 1%.  Рнс. 5.2. Дифференциальный оптоэлектронный усилитель Следует по,5черкнуть, что корректирующий каскад рассматриваемого типа достаточно универсален. Если в определенном режиме наблюдается спад зависимости К]{1св), то для эффективной коррекции целесообразно изменить полярность включения диодов в эмиттерной цепи транзистора (рис. 5,1,6). «Чисто» параметрическими устройствами являются дифференциальные оптоэлектронные усилители. Схема такого усилителя, представленная на рис. 5.2, построена на однотипных транзисторных оптронах [6]. Оптоэлектронный тракт устройства тщательно симметрирован. В статическом режиме светодиоды возбуждаются посто-яшым током, одинаковой силы. Фототоки оптронов при этом действуют встречно и не оказывают заметного влияния на выходной усилитель УЗ. Возможные (температурные, временные) колебания электрического режима симметричных частей влияют на выходной потенциал устройства. Вместе с тем входной сигнал Ubx, воздействующий на каскад У/, в дальнейшем (по цепи с транзистором Т1, транзисторным оптроном 0Т1, каскадом УЗ) эффективно усиливается. Рассматриваемое устройство (рис. 5.2) построено в строгом соответствии с требованиями дифференциаль- ной транзисторной схемотехники и при подборе взаимно симметричных компонентов с идентичными характеристиками и свойствами обладает хорошей температурной и временной стабильностью. Однако нелинейность оптронных характеристик в таком устройстве, по сущест-ву, не компенсируется. Особенно резко проявляется зависимость коэффициента передачи Ki транзисторного оптрона ОТ! от уровня большого сигнала Ubx- в таком] режиме управления ток излучателя 0Т1 (рис. 5.2) изменяется в широких пределах, а ток 0Т2, как и в статическом режиме, фиксирован. Лучшей линейностью обладают дифференциальные оптоэлектронные усилители [2, 7] с динамической компенсацией нелинейной зависимости /(;(/св). В таких усилителях токи двух взаимодействующих светоизлуча-телей под влиянием входного сигнала изменяются в противофазе. При этом коэффициент Ki оптрона с возрастанием тока увеличивается (см. кривую / на рис. 5.3,а), а с уменьшением тока спадает (по кривой 2). Среднее значение коэффициента Ki такой дифференциальной пары оптронов в значительном диапазоне входных токов мало изменяется (см. кривую 3), чем и достигается повышение линейности оптоэлектронного преобразования. Практическая схема дифференциального оптоэлек- тронного усилителя [7] представлена на рис. 5.3,6. Устройство содержит два однотипных канала усиления: верхний канал с оптопарой СД1-ФД1 и нижний- с оптоэлектронной парой СД2~ФД2. При воздействии входного сигнала токи оптронов (а следовательно, и токи биполярных транзисторов Т1 и Т2) изменяются в противоположных направлениях. Дальнейшее усиле- ние парафазных сигналов осуществляется операционным усилением (ОУ) с дифференциальным входом. В тех же 206 / условиях синфазные (температурные. Временные) изменения токов не оказывают существенного влияния на выходнойсигнал устройства. В схеме на рис. 5.3,6 (как и в любой дифференциальной схеме) наибольший эффект линеаризации характеристик и стабилизации режима достигается при условии, что электрические и оптические свойства симметричных каналов мало различаются. По данным [7], нелинейные искажения сигналов амплитудой до 1 в   2 Рис. 5.3. Дифференциальный усилитель с линеаризированным оптическим трактом  -l j-г*- 700 1к ИнВерсньп ВхоВ ( -I) -75В в оптоэлектронном усилителе не превышали 2%. При этом статический ток в цепи светодиодов был фиксирован на сравнительно невысоком уровне -3 мА. Отметим также, что схема на рис. 5.3,6 способна эффективно усиливать сигналы, поступающие по двум входам: пря- 0 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 [33] 34 35 36 37 38 39 40 41 42 43 44 45 |
